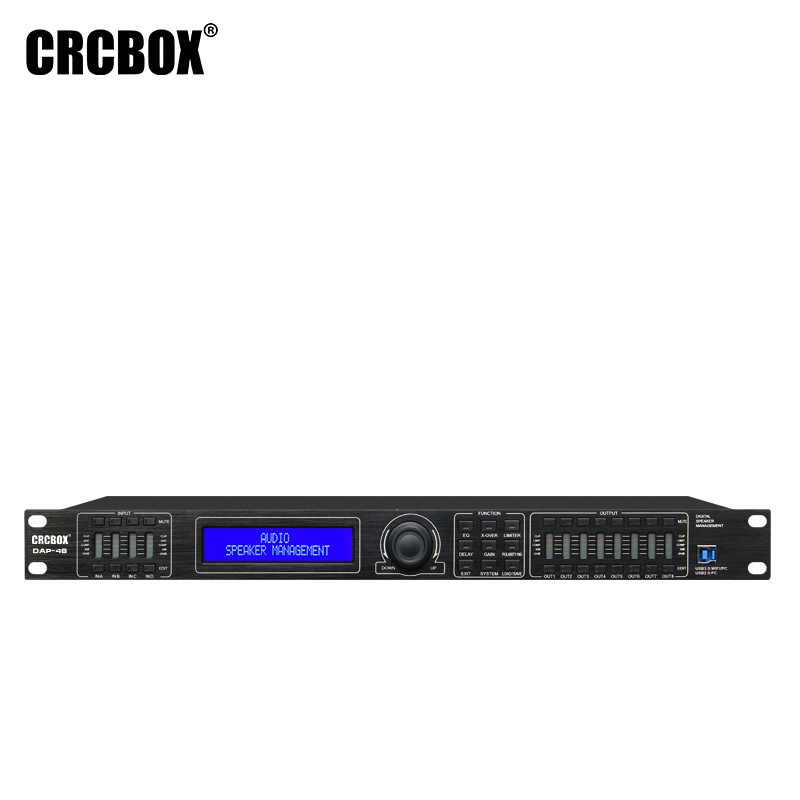

1、4路平衡式信号输入,8路平衡式信号输出;可灵活组合多种分频模式,高、低通分频点均可达20Hz~20KHz;
2、以32/64-bit高精度浮点专业音频DSP为数据处理核心;内置24-bitAD/DA发烧皇冠级转换芯片;母带录音级别的96KHz高采样率,使声音完美还原;
3、直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制,均十分方便、直观和简洁;提供USB2.0、USB3.0和RS485连接电脑或中控设备,其中RS485接口可级联250台设备设ID进行控制;
4、每个输入和输出均有6段独立的全参量均衡,调节增益范围可达±20dB,同时还可选择参量、高调、低调、1阶全通、2阶全通5种均衡模式,均有延时和相位控制及哑音设置,延时最长可达1000ms,延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种,延时可通过粗调及细调模式进行调节;
5、每个输入通道可调噪声门,并且每个输入通道有两段全参数可调的动态均衡(DEQ),自动增益控制
6、输出通道还可控制压缩、限幅及选择输入信号通道,并能将某通道的所有参数复制到另外一个通道同时进行联动控制;
8、支持设备输入、输出、系统功能分别设置密码进行锁定,实现数据保密
9、2x24LCD蓝光背光显示功能设置,5段LED显示输入/输出的精确数字电平表、哑音及编辑状态;
10、单机可存储30组用户程序数据;其他数据可通过PC软件存储于其他存储介质上;
11、设备软件内置中控代码生成器、可实现一键中英文切换
12、可通过外置UTWR1盒与电脑进行连接,可实现互联网远程控制
技术参数
型号 4进8出
输入通道及插座 4路XLR母卡侬座
输出通道及插座 8路XLR公卡侬座
输入阻抗 平衡:20KΩ
输出阻抗 平衡:100Ω
PC接口 面板1个USB接口(USB3.0控制接口可扩展为WIFI控制接口)、后板2个RS485接口(RJ-45座)
共模拟制比 >55dB(1KHz)
输入范围 ≤+15dBu
频率响应 19.7Hz-20KHz(±0.5dB)
信噪比 >88dB
失真度 <0.03% OUTPUT=0dBu/1KHz
通道分离度 >100dB(1KHz)
输入通道功能
输入噪声门 每个输入通道有设噪声门功能,门限值:-120dBu~0dBu,步距:1dBu
输入哑音 每个通道设立单独哑音控制
输入增益 范围:-80dB ~ +12dB,步距:0.1dB
输入延时 每个输入通道有单独延时控制,调节范围0~1000ms,微调步距为10us;粗调步距为1ms
输入相位 同相(+) 或反相(-)
输入均衡 每输入通道设6个参量均衡,均衡方式可选择PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd
A. 在PEQ状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct 增益:-20dBu~+20dBu、步距为0.1dBu
B. 在Lo-Shelf和Hi-Shelf状态下可调整参数为:中心频率点:19.7Hz-20KHz、共241个频点 斜率:6dB/12dB 增益:-20dBu~+20dBu、步距为0.1dBu
C.在APF 1st状态下,中心频率19.7Hz~20KHz、共241个频点可选。
D.在APF 2nd状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct。
输入动态均衡 每个输入通道有设2个动态均衡,可调整参数为:频率转折点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct 步距为0.01oct。目标电平值:-45dBu~+15dBu。阈值:-45dBu~+15dBu 。比率: 1.0:1~20:1, 1.0:1至1:2之间步进0.1,1:2至1:20步进0.5。响应时间:0.3ms~200ms、小于1ms时,步距为0.1ms;大于1ms时,步距为1ms。释放时间:50ms~5000ms 步进1ms
输入压缩 每个输入通道有单独的输入压缩设置,可调整参数为:压缩电平:-40dBu~+20dBu,步距为0.1dBu。压缩比: 1.0:1~20:1, 1.0:1至1:2之间步进0.1,1:2至1:20步进0.5。响应时间:0.3ms~200ms、小于1ms时,步距为0.1ms;大于1ms时,步距为1ms。释放时间:50ms~5000ms 步进1ms
输入自动增益 每个通道有单独的输入自动增益功能,可调整参数为:阈值:-80dBu~+20dBu,步进为0.1dBu.目标电平:-80dBu~+20dBu. 比率:1:1~1:20;1:1至1:2之间步进0.1;1:2至1:20步进0.5。响应时间:0.3~200ms,小于1ms时,步进0.1ms,大于1ms时,步进1ms。释放时间:50~5000ms,步进1ms。
输出通道功能
输出哑音 每个通道设立单独哑音控制
输入选择 每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合
输出增益 调节范围:-80dB~+12dB、步距为0.1dB
输出延时 每个输出通道有单独延时控制,调节范围0~1000ms,微调步距为10us;粗调步距为1ms
输出相位 同相(+) 或反相 (-)
分频器设置 每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:滤波器类型:Lin—Ril/Bessel/Butterw
频率转折点:19.7Hz-20KHz、共241个频点;
A.在Bessel与Butterw状态下,衰减斜率:12dB/oct、18dB/oct、24dB/oct、30dB/oct、36dB/oct、42dB/oct 、48dB/oct。
B.在Lin—Ril状态下,衰减斜率:12dB/oct、24dB/oct、36dB/oct、48dB/oct。
限幅器设置 每个输出通道可单独设置限幅器,可调整参数为:限幅电平:-40dBu~+20dBu、步距为0.1dBu 。响应时间:0.3~200ms,小于1ms时,步进0.1ms,大于1ms时,步进1ms。释放时间:50~5000ms,步进1ms。
压缩器设置 每个输出通道有单独的输出压缩设置,可调整参数为:压缩电平:-40dBu ~ +20dBu,步距为0.1dBu。压缩比: 1.0:1~20:1, 1.0:1至1:2之间步进0.1,1:2至1:20步进0.5。响应时间:0.3ms~200ms、小于1ms时,步距为0.1ms;大于1ms时,步距为1ms。释放时间:50ms~5000ms 步进1ms
输出均衡 每个输出通道可设6个均衡,均衡方式可选择PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd
A. 在PEQ状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct 增益:-20dB~+20dB、步距为0.1dBu
B. 在Lo-Shelf和Hi-Shelf状态下可调整参数为:中心频率点:19.7Hz-20KHz、共241个频点 斜率:6dB/12dB 增益:-20dBu~+20dBu、步距为0.1dBu
C.在APF 1st状态下,中心频率19.7Hz~20KHz、共241个频点可选。
D.在APF 2nd状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct。
处理器 96KHz采样频率,32-bit DSP处理器,24-bit A/D及D/A转换
显示 2×24 LCD蓝色背光显示设置,5段LED显示输入/输出的精确数字电平表、哑音及编辑状态
功耗 ≤25W
电源 AC110V/220V 50/60Hz
产品尺寸(宽×深×高) 482×190×44mm
净重 3.6kg
运输尺寸(宽×深×高) 1PC:562X296X98mm/0.0163m3 6PCS:578X308X615mm/0.1094 m3
毛重 1PC:4.5(kg) 6PCS:28.5(kg)
